在電力系統中，非線性負載設備是典型的諧波源。這些設備運行時產生的高次諧波，會引起系統電壓波形畸變。為了抑制高次諧波，企業通常會在電力電容器前端串聯電抗器。

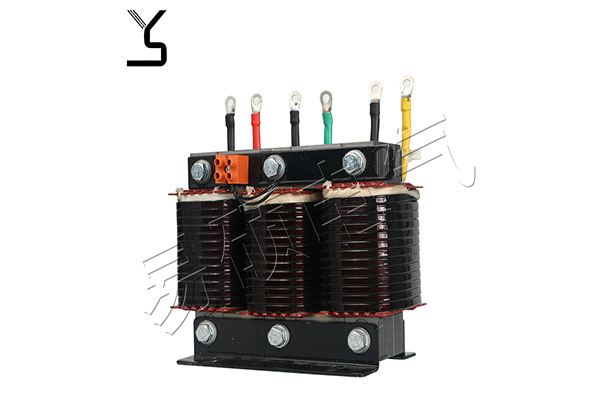

1、串聯電抗器的作用

我們都知道，電網諧波會引起系統電壓波形畸變。當諧波電壓作用于電力電容器時，不僅會導致電容器過熱損壞，還有可能造成并聯諧振和諧波放大。另外在電力電容器投入瞬間，可能會產生很大的合閘涌流，對電力電容器、斷路器、接觸器等產生影響。而電力電容器串聯電抗器，可以抑制高次諧波、限制合閘涌流，從而確保電力電容器的穩定運行。

2、串聯電抗器電抗率的選擇

在配電網中，電力電容器串聯電抗器可以抑制高次諧波、限制合閘涌流。但是電力電容器串聯電抗器時，其電抗率不能隨意選取。如果電容電抗不匹配，將會引發諧振，從而造成及其嚴重的后果。

小易建議企業根據諧波背景，選擇合適的電抗率。例如以3次諧波為主時，建議選擇電抗率14%的電抗器；以5次、7次諧波為主時，建議選擇7%電抗率的電抗器。

在配電網中，電力電容器串聯電抗器可以實現抑制高次諧波、限制合閘涌流等功能。但是在使用電抗器時，需要注意其電抗率的選擇，避免引發諧振。另外串聯電抗器后，電力電容器兩端電壓會提高，這時候需要適當提高電力電容器的額定電壓。

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻。
