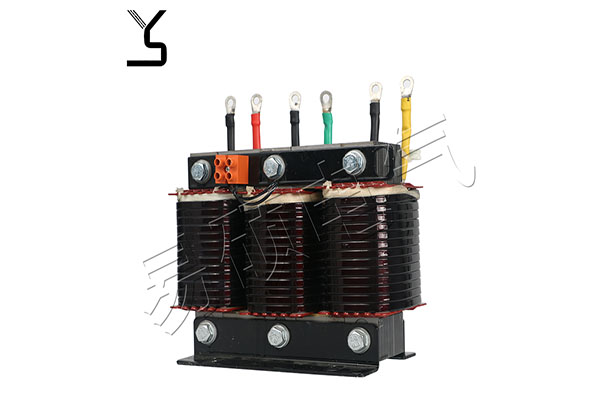

一、串聯電抗器的含義

串聯電抗器亦稱為補償電抗器，一般與電容器串聯應用于低壓無功補償中，限制電容器合閘涌流，抑制電網電壓波形畸變和控制流過電容器的諧波分量；降低和避免諧波電流的危害，保護電容器，提高功率因數。

二、串聯電抗器的作用

1、 抑制電網高次諧波　

當無功補償電容器接入電網存在有高次諧波時，電容器對n次諧波的容抗降為xc/n，系統電感對n次諧波的感抗升高為nxL。在電網存在有n次諧波電流時，如果符合nxL=xc/n的條件，則將產生n次諧波的諧振現象。其n次諧波電流與基波電流迭加后，使流過電容器的電流驟增，此時產生的過電流必將危及電容器自身安全或無法工作。同時諧波電流在系統阻抗上產生的諧波電壓與源電壓迭加后產生過電壓，此過電壓也會威脅到電容器的安全運行。

2、 限制電容器合閘涌流　

無功補償電容器在投運合閘瞬間，往往會產生沖擊性合閘涌流，這是因?yàn)槭状魏祥l的電容器處于未充電狀態，流入電容器的電流僅受回路阻抗的限制，因該回路處于接近短路狀態，回路阻抗很小，故而在合閘瞬間往往會產生很大的沖擊涌流。

3、 保護電容器，提高功率因數

串聯電抗器進行無功補償是電力系統改善功率因素和跳崖的有效措施。然而電力系統中大量非線性負載的投運，特別是以晶閘管作為換流元件的電力半導體器件，由于它以開關方式工作，將會引起電網電流、電壓波形的畸變，產生大量高次諧波。而電容器對高次諧波反應比較敏感，會對諧波電劉起到放大作用，嚴重時還會產生諧振，造成電容器自身的損壞或無法工作，還危及附近其他電器設備的安全。
