我們都知道現在電氣系統中負載大多為非線性負載，導致系統中出現了諧波的問題，那么治理諧波就成為了我們當前電能質量行業的重點。有源濾波器時治理諧波的***好的方式，那么怎樣選擇有源濾波器就成為了難題。下面我們就來教大家怎樣選擇有源濾波器。

 有了諧波治理目標、明確了諧波源、了解了諧波源的分布情況，根據計算結果，就可以綜合選擇濾波方案，選擇有源濾波器接線方式、容量及產品類型、確定有源濾波器的信號采集點及電源注人點的位置。

一、接線方式的選擇

有源濾波器根據電網和負載性質，分別有三相三線系列和三相四線系列有源電力濾波裝置，三相三線系列主要針對整流器、變頻器、大型 UPS、中頻爐、電弧爐等工業型大容量非線性負荷，擁有高效的濾波能力，能同時濾除 2～31 次諧波，小于 20ms的響應時間，具備一拖四擴展功能。適用于各種工況領域，是工業型大容量非線性負載諧波治理的理想解決方案。

三相四線系列 APF 適用于商業建筑電氣系統，由于商業建筑電氣系統大量使用熒光燈、電腦、UPS、電梯、變頻空調等設備，不僅污染電網，而且其產生的三次諧波疊加到中性線上，使中性線發熱，嚴重威脅電力系統安全。該系列 APF 能徹底消除因三次諧波產生的中性線諧波電流，并消除 2～31 次全部或選定次諧波。該系列 APF 體積小，具備完全的通訊功能，是保障電力系統安全的重要電氣設備。

二、容量的選擇

有源濾波器裝置的容量是根據諧波電流量來計算的，一般來說，有源濾波器的容量越大，其造價也會越高。同一品牌的有源濾波器100A的要比150A貴的多。

通過對電網供電的實測，得出諧波電流，例如測得總電流畸變率為30.4%，總電流為249A，則總諧波為249*30.4%=75.69，有源濾波器的容量既可以確定為75A。

三、產品安裝類型的選擇

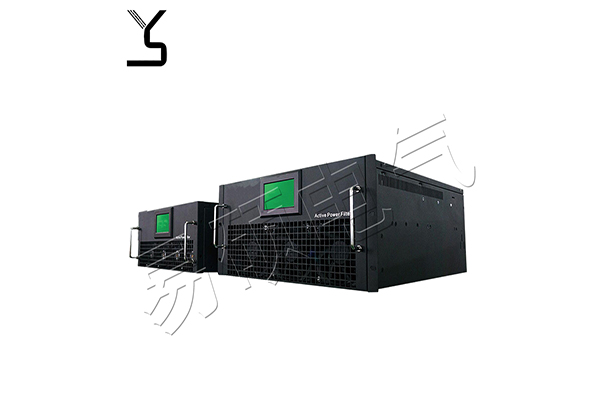

有源濾波器有三種安裝類型：模塊化、壁掛式和整柜式結構，他們都是由APF功率單元構成，最大區別就是外形結構、尺寸不同。
