冶金工作電能質量特征：

1）現代工業的展開對金屬的需求量越來越大，使冶金工作靈敏展開起來。冶金企業的用電設備具有容量大、大部分為理性負荷、負荷沖擊大起制動快速性、自動化程度高、作業連續性等特征；

2）用電設備許多運用直流電動機和變流器驅動交流電動機變頻調速驅動變壓器、電抗器電力電子設備等非線性負載。

3）軋機、電弧爐等冶金設備使電網電壓發生不堅定和閃變，三相不平衡、電網功率因數低、線路損耗增加、諧波含量超標，已形成諧波公害，嚴重危害電力系統的安全工作和電氣設備的安全經濟工作。

因此，處理好冶金配電系統的無功補償和諧波管理問題關于保證電力系統電能質量及安全工作，下降損耗，前進用電設備功率等具有重要意義。

典型負載

電弧爐：電弧電阻的非線性和瞬變性會發生高次諧波；交流電爐工作時由于三相電弧不對稱，會發生負序電流；

精煉爐：與電弧爐比較,精煉爐的爐況比較平穩，不存在熔化期，有功及無功改動相對安穩，雖沒有電弧爐對電網影響大，但對供電質量及用電設備也存在很大的影響；

中頻爐：中頻爐是一種將工頻50HZ交流電轉變?yōu)橹蓄l（300HZ以上至20HZ）的電源設備，把三相工頻交流電，整流后變成直流電，再把直流電變?yōu)榭烧{(diào)理的中頻電流，由于負荷變化小，功率高，無功不堅定較??；功率因數較高，但會發生許多的諧波。

諧波和無功對冶金工作供電系統的危害

冶金企業的用電設備具有容量大,大部分為理性負荷,負荷沖擊大,起制動頻頻,快速性, 自動化程度高, 作業連續性等特征, 是用電的大戶. 用電設備許多運用直流電動機和變流器驅動，交流電動機變頻調速驅動，變壓器，電抗器，電力電子設備等非線性負載.。軋機,電弧爐等冶金設備使電網電壓發生不堅定和閃變，三相不平衡,電網功率因數低,線路 損耗增加,諧波含量超標,已形成諧波公害,嚴重危害電力系統的安全工作和電氣設備的安全經濟工作。因此, 處理好電力系統的無功補償和諧波管理問題關于保證電力系統電能質量及安全工作, 下降損耗, 前進用電設備出力等具有重要意義。

冶金工作電能質量管理處理計劃

1、運用SVG完成無功補償

      前進冶金工作供電可靠性和電能質量的傳統做法是加設晶閘管投切電容、晶閘管操控電抗器和磁控電抗器等無功補償設備,并選用LC濾波器減小諧波畸變的影響,與傳統的無功補償設備比較,SVG能夠?qū)崟r動態補償，不會發生過補，欠補，能夠安穩系統電壓。

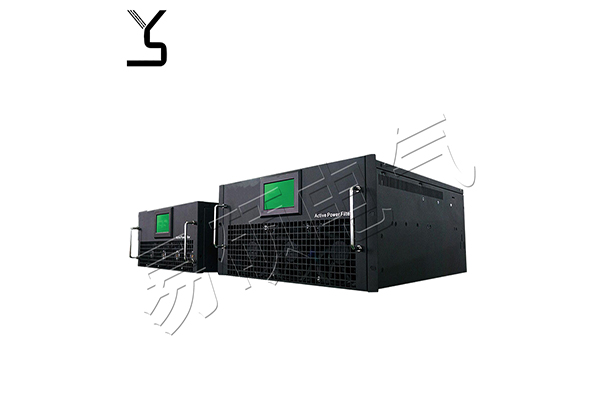

2、 運用APF有源濾波器進行動態濾波

冶金工作負載中含有變頻器和整流器，變頻器和整流器是典型的諧波源，會嚴重影響電力系統安穩性。針對冶金工作電網諧波現狀,管理諧觸及三相不平衡的***佳處理計劃是選用有源濾波技能,一般來說,有源濾波器(受控電流源)與一個發生諧波的負荷并聯聯接,該受控電流源發生與負荷的諧波電流大小相同相位相反的補償電流,以此來消除負荷發生的諧波對配電網的影響。

APF選型：

有源濾波器的規劃容量=工作電流*電流畸變率

注：為了使補償效果更佳，一般留有裕量，因此一般在核算容量乘以1.2作為終究的配備容量。
