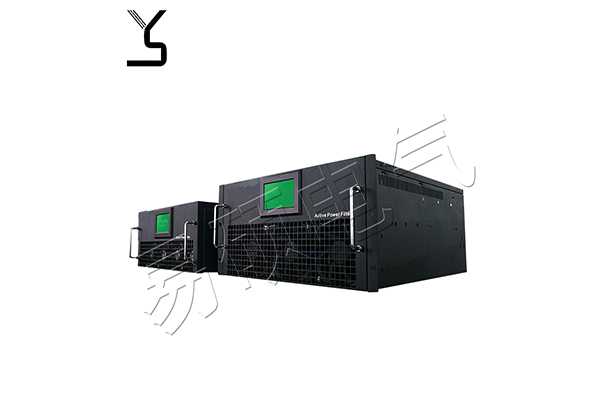

靜止無功發生器由控制部分、功率部分、啟動部分組成，控制部分主要由計算機、控制板卡、采樣板卡、驅動板卡等組成，通過采用板卡采樣、控制芯片計算、驅動板卡觸發信號使功率部分進行工作。

功率部分是 SVG的核心，由電力半導體橋式變流器組成，其基本電路結構為電壓型橋式逆變電路。啟動部分中還有啟動電阻和旁路開關，啟動電阻是串聯在整個回路中防止啟動瞬間燒毀直流電容和功率器件。

靜止無功發生器是并聯靜止元件發生或吸收無功功率，其輸出被控制變化以維持或控制電力系統規定的參數。靜止無功補償器包括功發生器和吸收器，以及相應的控制器，可以提供給電力系統容性或感性電流。

靜止無功系統是包含靜態和機械投切，且相互配合的無功補償器的聯合體。無功補償系統是指相互配合的靜態無功補償器和旋轉無功補償器的聯合體。電壓控制如果電力系統的短路容量水平低或線路較長，電壓將嚴重地受到負荷變化的影響。

在重載下，電壓將大幅度下降甚至系統垮臺。電壓下降如引起低電壓保護動作，會導致許多負荷停電。然而在輕載時，系統電容過補償，同步發電機短時間過激，引起變壓器飽和，它將產生過多的諧波，如有可能會與電容器組、輸電線路等發生鐵磁諧振，這可能使避雷器動作和損壞、電容器和電動機因諧波而過熱、用戶設備損壞。

靜止無功發生器接入電網可完成不同的功能，利用它提供的經濟、快速和連續的無功控制，比傳統的系統方法更為有效，可以維持系統電壓、平衡三相負荷、增加已有輸電系統的輸電容量、系統暫態穩定極限。此外，SVC在阻尼次同步諧振、降低暫態過電壓方面也有一定的作用。
