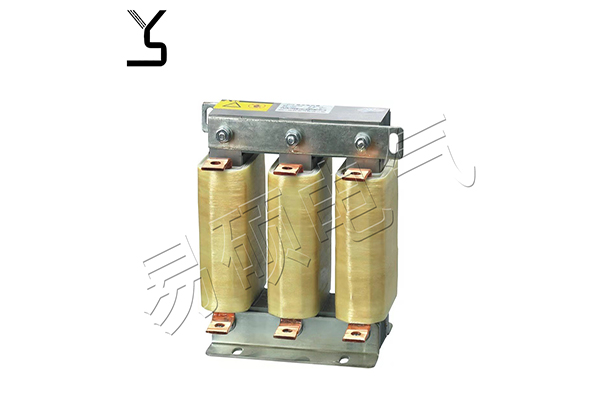

出線電抗器(輸出電抗器)與變頻器的配套使用，不僅可以減少電機噪音和振動，延長電機使用壽命；同時亦可以改善長輸線路的電壓分布，延長變頻器有效傳輸距離；并可抑制瞬變電壓dv/dt，保護變頻器；因此了解變頻器配套用出線電抗器(輸出電抗器)的選型依據是十分必要的。

出線電抗器(輸出電抗器)的四個選型依據如下：

1、出線電抗器(輸出電抗器)電抗率(阻抗電壓降)：阻抗電壓降是指XHz時，對應實際額定電流時電抗器線圈兩端的實際電壓降?！癇urbund”品牌出線電抗器簡稱為“BOCL”，通常選擇電抗率(阻抗電壓降)在1-4%左右。

2、出線電抗器(輸出電抗器)電感量：電抗器的額定電感量也是一個重要的參數！若電感量選擇不合適，會直接影響額定電流下的電壓降的變化，從而引起故障。而電感量的大小取決于電抗器鐵芯的截面積和線圈的匝數與氣隙的調整。出線電抗器(輸出電抗器)電感量的選擇主要是根據在額定頻率范圍內的電纜長度來確定，然后再根據電動機的實際額定電流來選擇相應電感量要求下的鐵芯截面積和導線截面積，才能確定實際電壓降。

3、出線電抗器(輸出電抗器)對應額定電流的電感量與電纜長度：電纜長度額定輸出電流電感量。通常情況下，當變頻器與電機之間的距離較大，電線傳輸長度較遠時，會才產生大量的漏電流和雜散電容，因此，加裝出線電抗器可有效補償長線（50-200m）分布電容的影響，改善長距離電線路上的電壓分布，延長變頻器有效傳輸距離。

4、出線電抗器(輸出電抗器)額定交流電流：額定交流電流是從發熱方面設計電抗器的長期工作電流，同時應該考慮足夠的高次諧波分量。即輸出電抗器實際流過的電流是變頻器電機負載的輸出電流。
