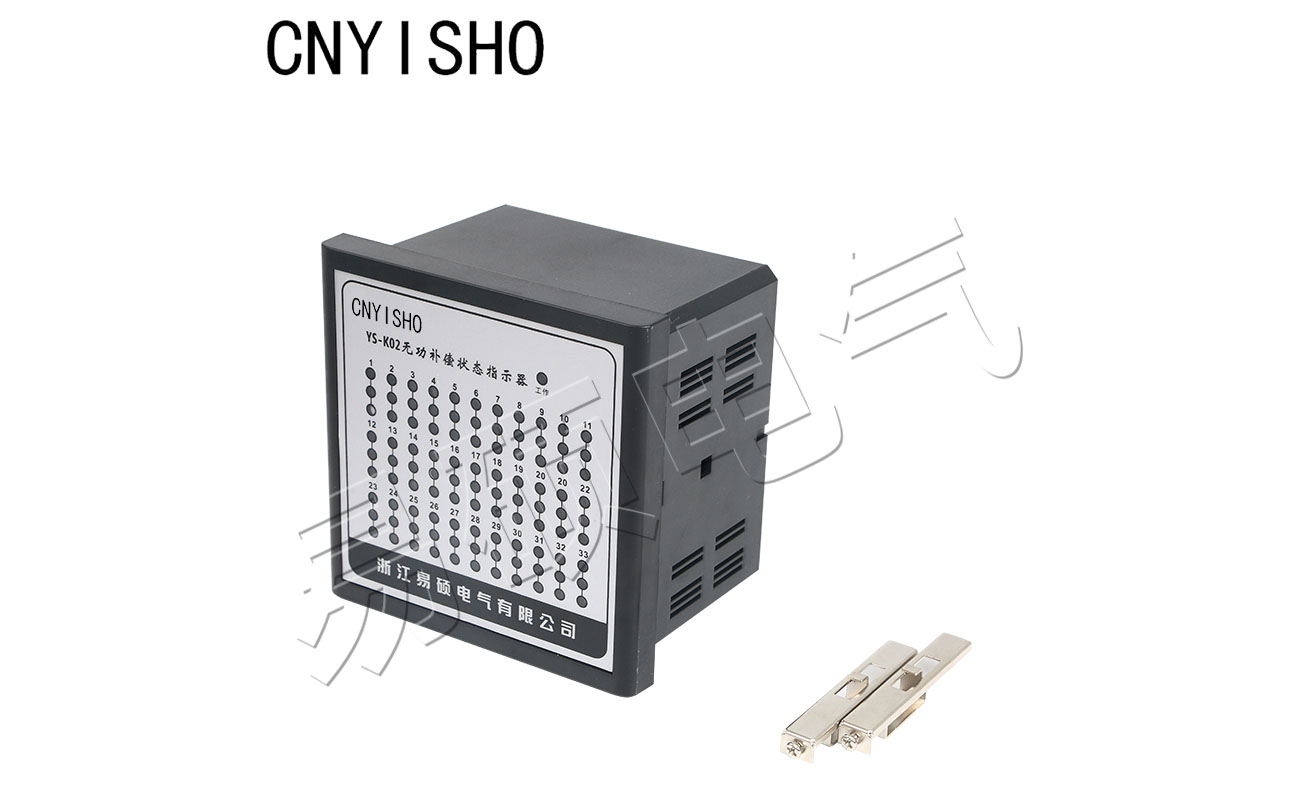

產品介紹

無功補償狀態指示器狀態指示儀主要用于智能電容器組成的無功補償柜中,無功補償柜安裝幾十臺智能電容器,在內部查看智能電容器的投切狀態不方便,因此設計一款智能電容器狀態顯示儀,可以直觀地反映每一臺智能電容器的投切狀態,為無功補償柜的檢修提供了便利,能迅速查找問題電容器的位置,是無功補償柜不可缺少的主要器件

產品特點

1、R485接口,可接入48臺智能電容器

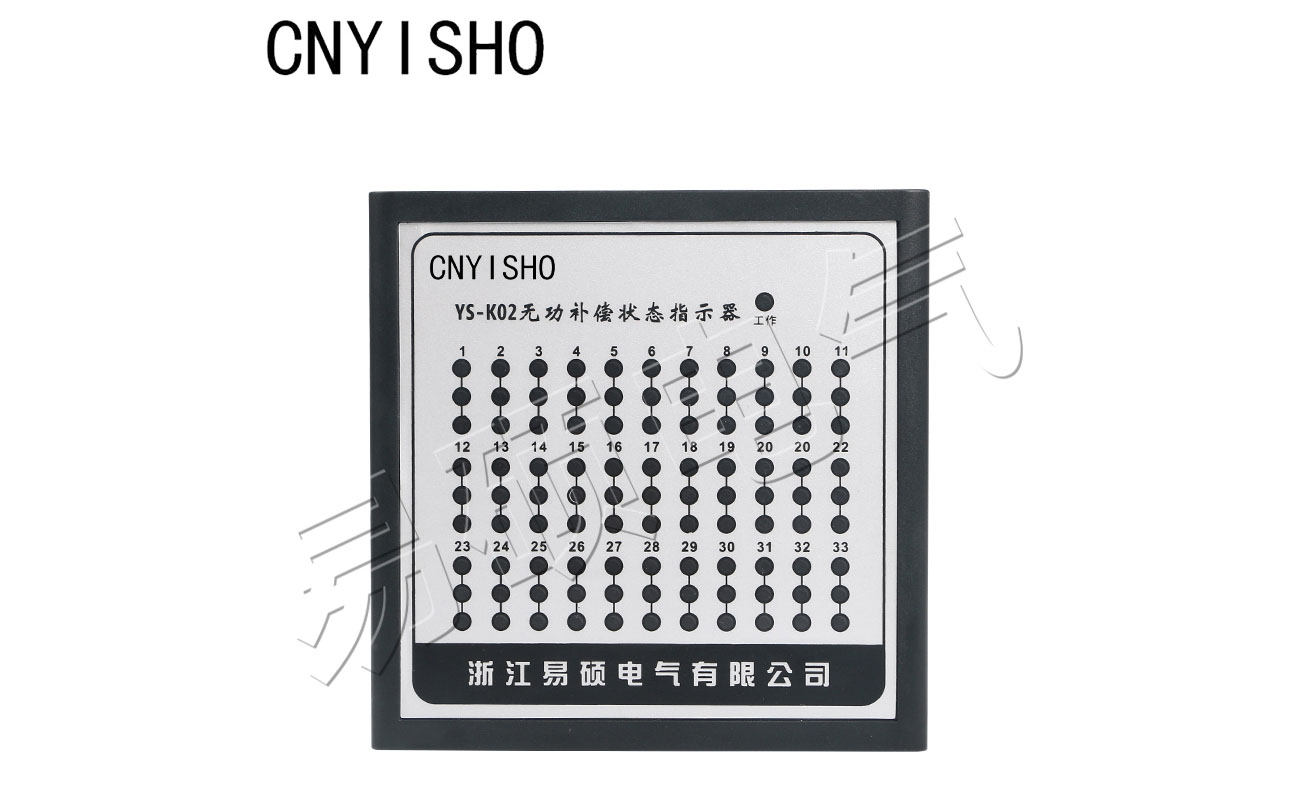

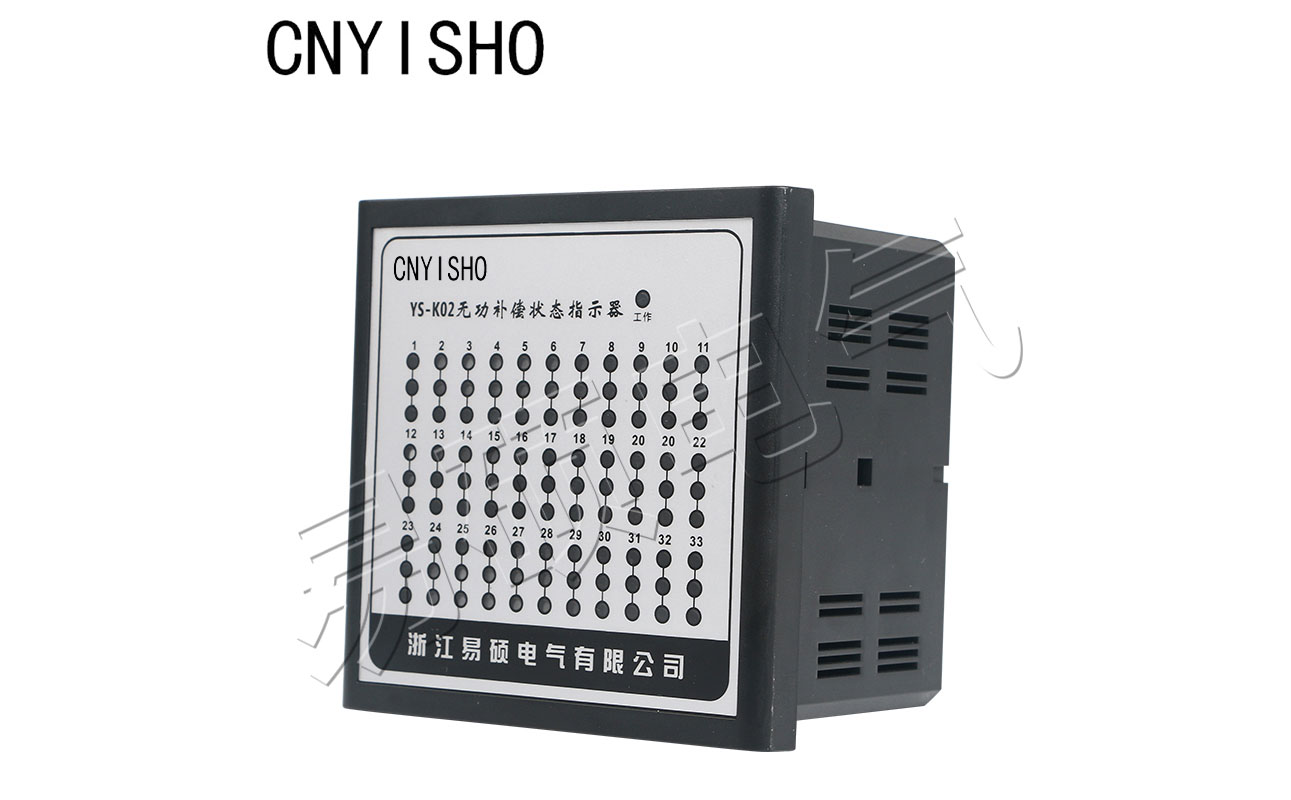

2、面板顯示96個指示燈,直觀反映智能電容器投切狀態

3、顯示組網臺數和共補、分補等狀態

外形與安裝尺寸

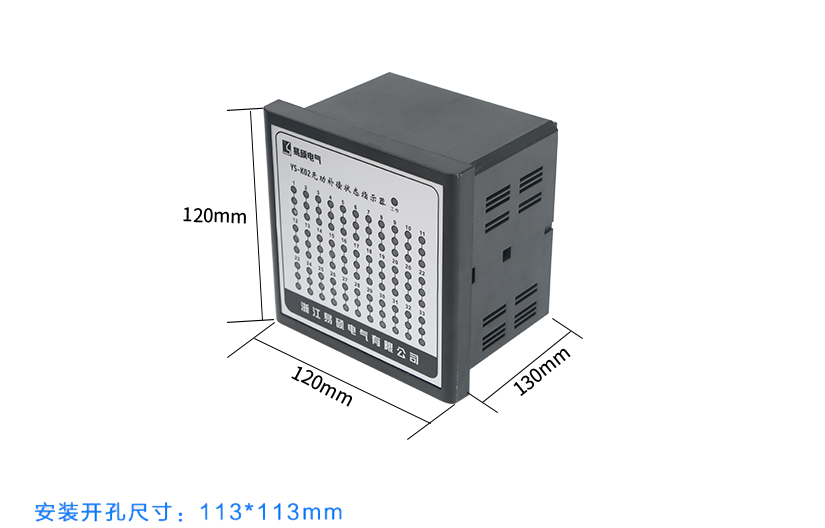

外形尺寸：120（寬）×120（高）×130（深）mm３；

安裝開孔尺寸：113（寬）×113高）mm２；

工作環境

海拔高度：≤2000m，濕度≤93%（20℃時）；

環境溫度：-10～55℃；

大氣壓力：79.5～106.0kpa。Hfs369119119；

工作電源

工作電壓：交流50Hz，380V±30%；

功率消耗：小于3VA。

接線說明

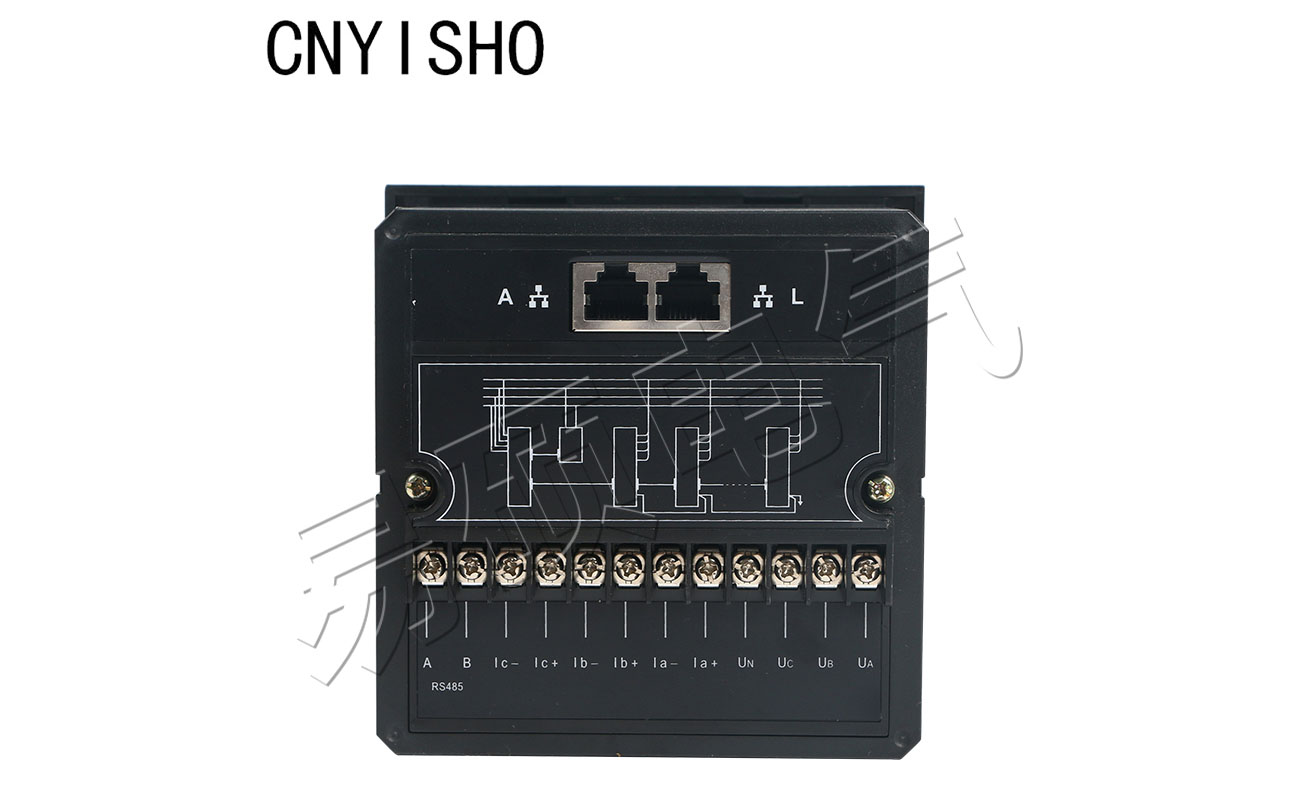

狀態指示器安裝時,對照后面板電氣原理圖時行藝線,具體接線方式:

Ua, Uc為指示器工作電源;

A, B為備用485通信接口;
